Деформационные швы на мостах: от устройства до ремонта.

Деформационные швы — один из основных элементов мостового полотна. Они компенсируют взаимные перемещения пролетных строений и опор, возникающие под воздействием температурных деформаций, временных вертикальных и горизонтальных нагрузок, усадки и ползучести бетона, а также сейсмических воздействий (при необходимости). От их технического состояния зависят целостность дорожной одежды, безопасность движения и срок службы мостового сооружения.

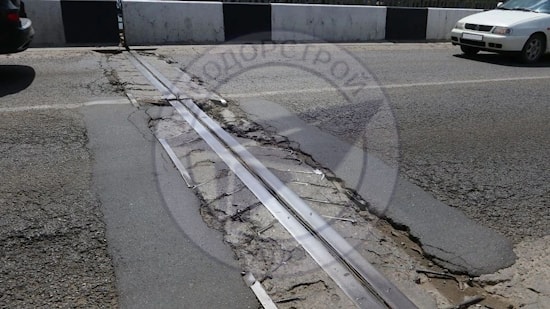

Повреждение или несвоевременный ремонт деформационного шва приводит к разрушению кромок покрытия, нарушению гидроизоляции, проникновению влаги в несущие конструкции и развитию коррозии. В результате ускоряется износ элементов моста, увеличивается объем восстановительных работ и снижается эксплуатационная надежность сооружения.

Сложность выполнения ремонта деформационных швов на мостах.

Устройство и ремонт деформационных швов относятся к сложным видам работ при строительстве, реконструкции и ремонте мостовых сооружений. Это обусловлено конструктивными особенностями швов, высокими эксплуатационными нагрузками и необходимостью точного соблюдения проектных решений.

Факторы, определяющие сложность ремонта деформационных швов.

• Выполнение работ без полного закрытия движения. Во многих случаях монтаж и ремонт проводят на действующих мостах с интенсивным транспортным потоком. Это требует тщательного планирования, поэтапной организации работ, соблюдения требований безопасности и минимизации ограничений для участников дорожного движения.
• Высокие динамические нагрузки. Деформационный шов должен сохранять работоспособность при многократном циклическом воздействии транспортных нагрузок. Ошибки в проектировании, подборе материалов, монтаже или анкеровке могут привести к усталостному разрушению элементов и сокращению срока службы конструкции.
• Воздействие неблагоприятных факторов окружающей среды. Конструкция и материалы шва должны быть устойчивы к перепадам температур, воздействию противогололедных реагентов, нефтепродуктов, ультрафиолетового излучения и влаги. Недостаточная стойкость материалов ускоряет их износ и увеличивает потребность в ремонте.
• Строгое соблюдение проектных параметров. Деформационный шов устанавливают в зоне сопряжения независимо перемещающихся конструкций, поэтому особое значение имеют точность установки, соблюдение проектной ширины раскрытия шва, правильное положение анкеров и отметок. Монтажные параметры определяют с учетом температуры конструкции в момент выполнения работ, поскольку от этого зависит дальнейшая работа шва в расчетном диапазоне перемещений.

Конструкции и материалы для ремонта деформационных швов на мостах.

Выбор конструкции деформационного шва зависит от расчетной величины перемещений пролетного строения, интенсивности транспортных нагрузок, климатических условий и требований проекта. В соответствии с действующими нормативными документами применяют несколько основных типов деформационных швов.

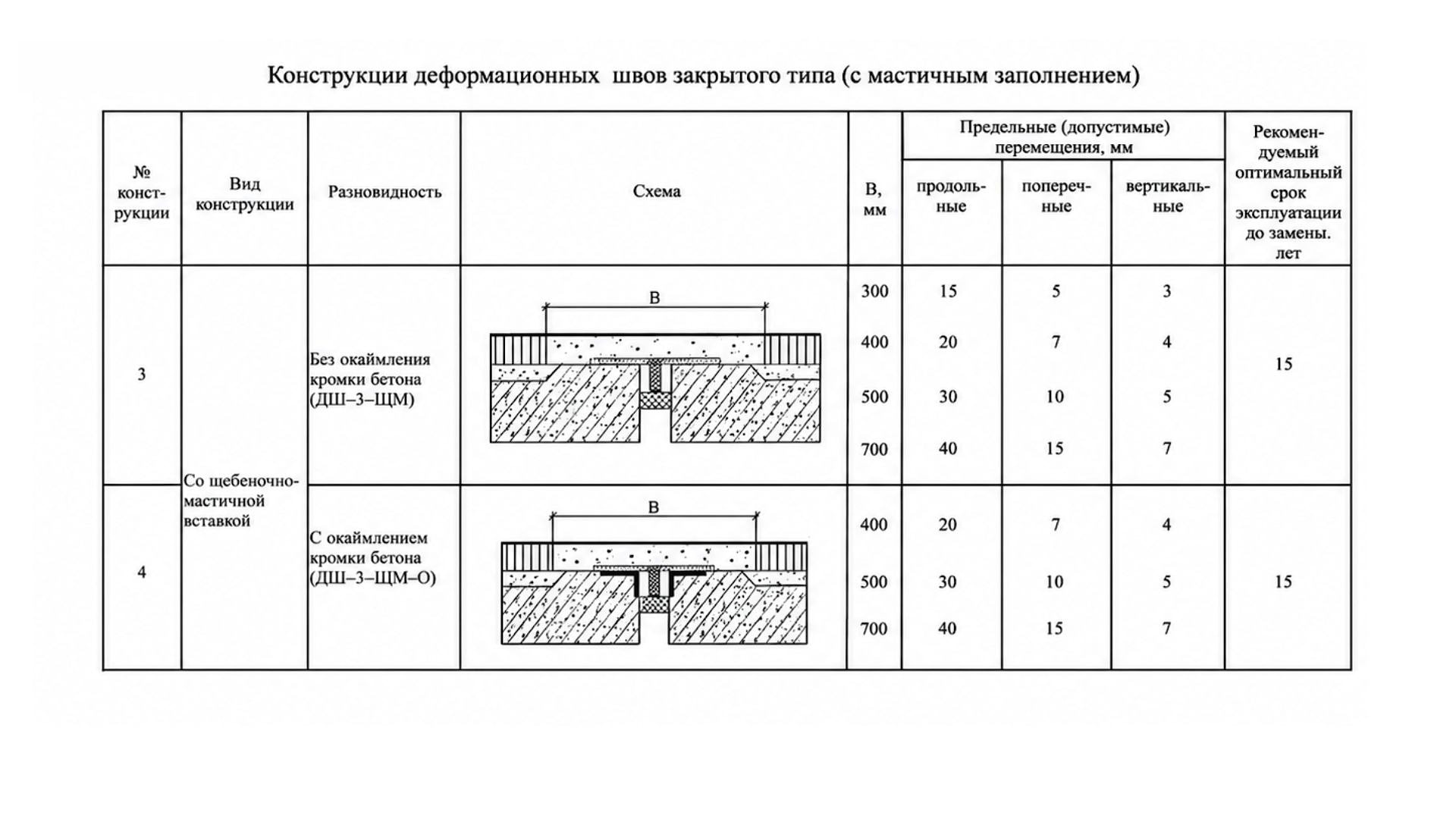

Деформационные швы закрытого типа с щебеночно-мастичным заполнением.

Швы типов ДШ-З-ЩМ и ДШ-З-ЩМ-О предназначены для компенсации небольших перемещений. Зазор заполняют высокопрочным щебнем, пропитанным полимерно-битумной мастикой, что обеспечивает герметичность конструкции и передачу нагрузки от транспорта.

Технология устройства предусматривает подготовку монтажной ниши, укладку промытого и нагретого щебня, его пропитку горячей полимерно-битумной мастикой, а затем устройство защитного верхнего слоя. При ремонте выполняют локальное или полное восстановление заполнения с соблюдением требований к подготовке основания и технологии укладки материалов.

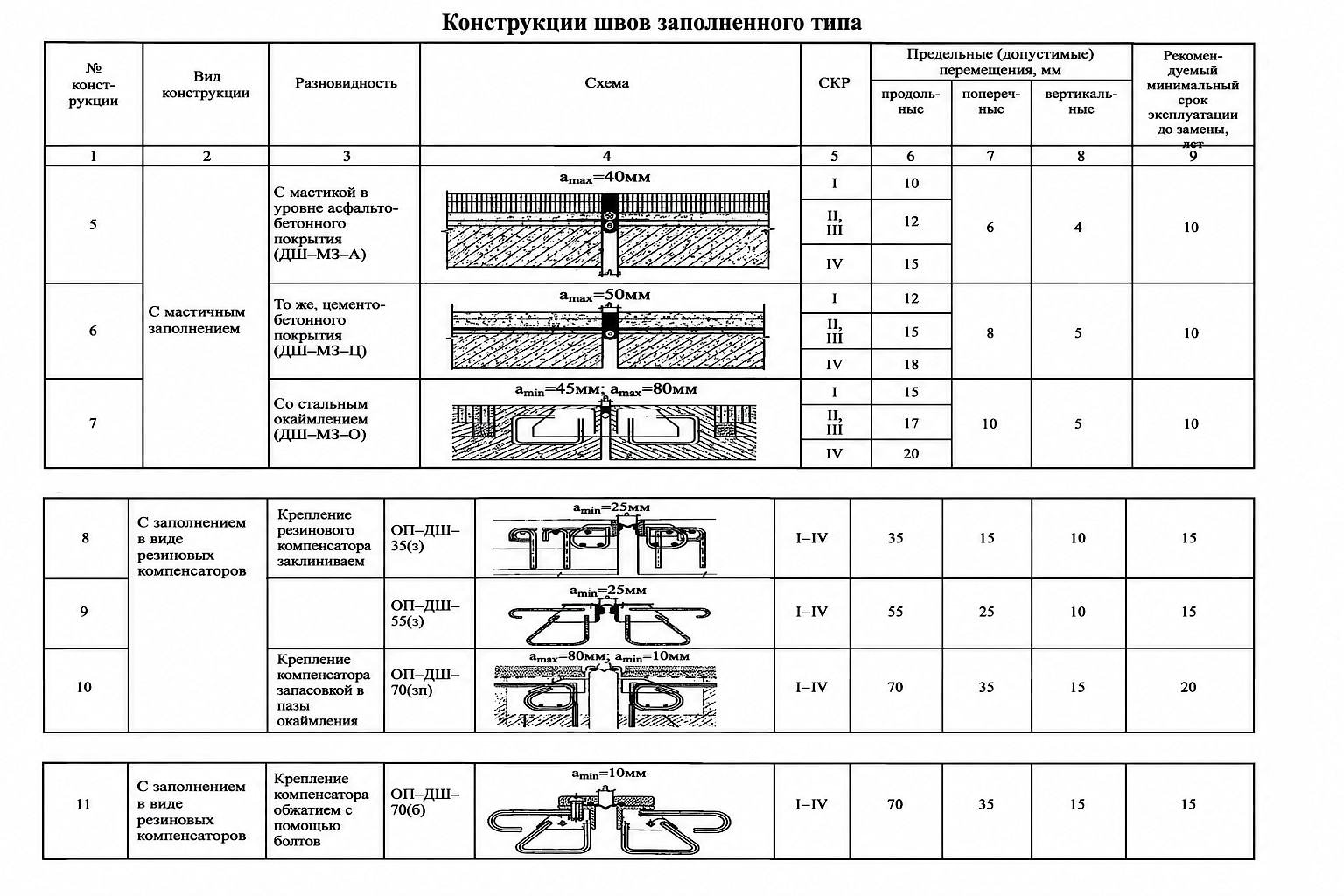

Деформационные швы заполненного типа.

К этой группе относятся швы с мастичным заполнением и с резиновыми компенсаторами.

Швы с мастичным заполнением (типы ДШ-МЗ-А, ДШ-МЗ-Ц, ДШ-МЗ-О) применяют при небольших расчетных перемещениях. Зазор заполняют битумной или полимерной мастикой, способной воспринимать деформации без потери герметичности. Долговечность таких швов во многом зависит от качества подготовки основания, правильной укладки уплотнительного жгута и соблюдения температурного режима при выполнении работ.

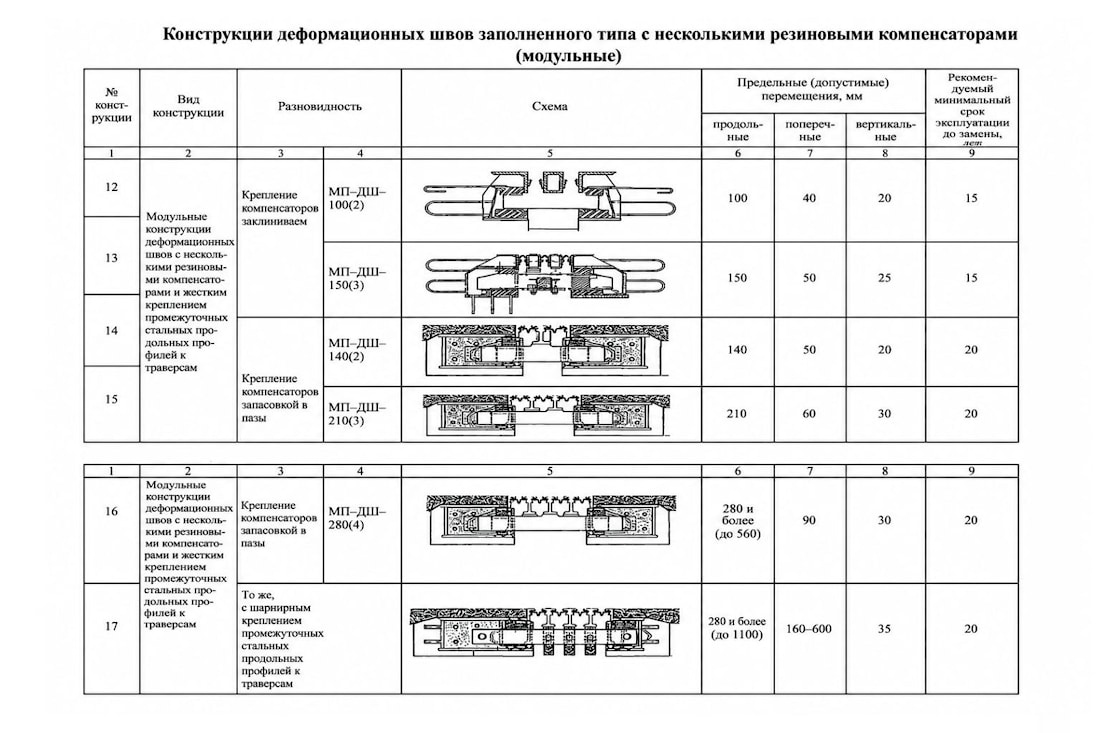

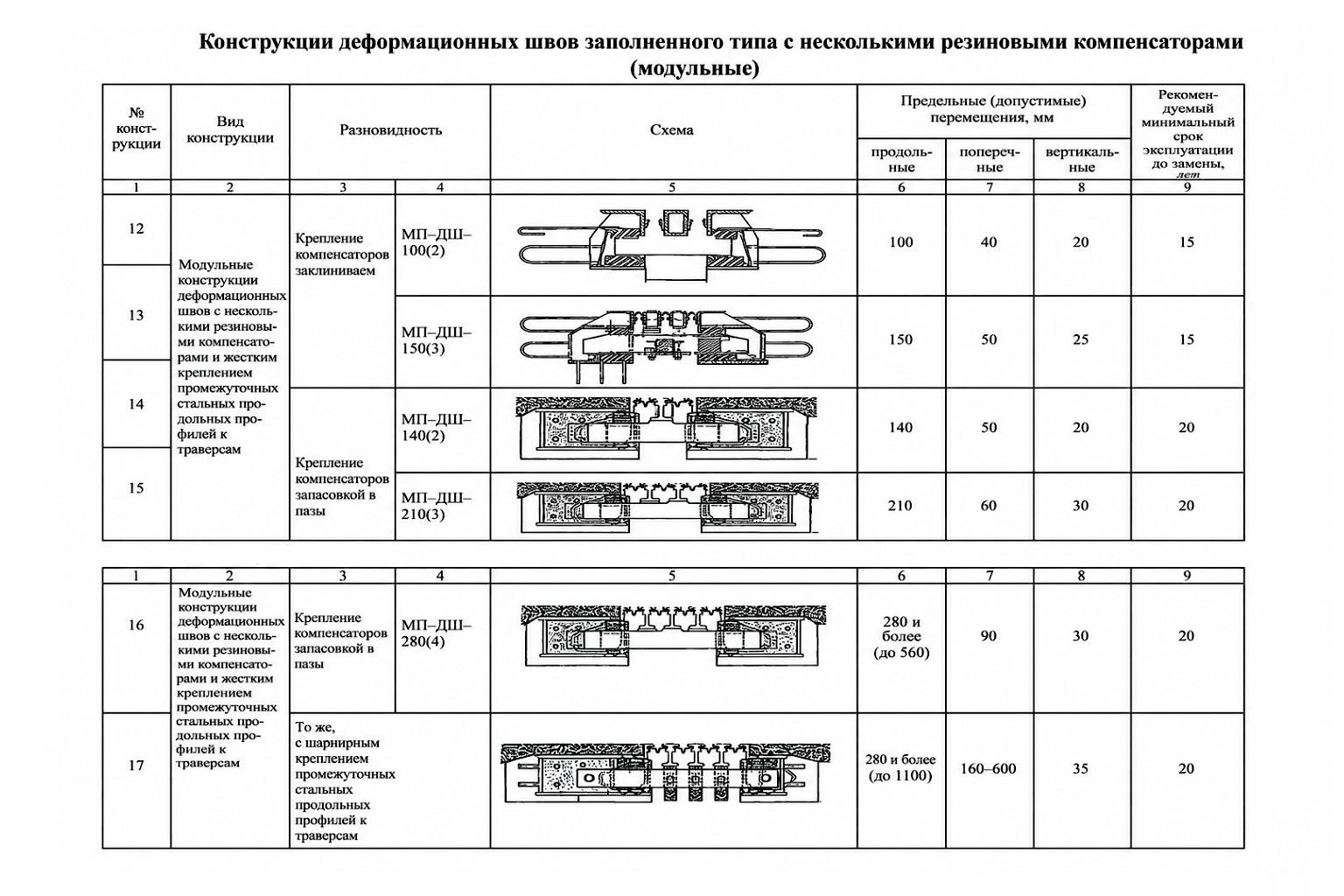

Швы с резиновыми компенсаторами (типы ОП-ДШ, МП-ДШ) являются одним из наиболее распространенных решений для мостовых сооружений. Их применяют при расчетных перемещениях от 35 до 1100 мм. Конструкция включает стальные окаймляющие профили, анкерные элементы и эластичный резиновый компенсатор, обеспечивающий герметичность и восприятие многократных циклических деформаций. Для компенсации значительных перемещений используют модульные системы с несколькими компенсаторами.

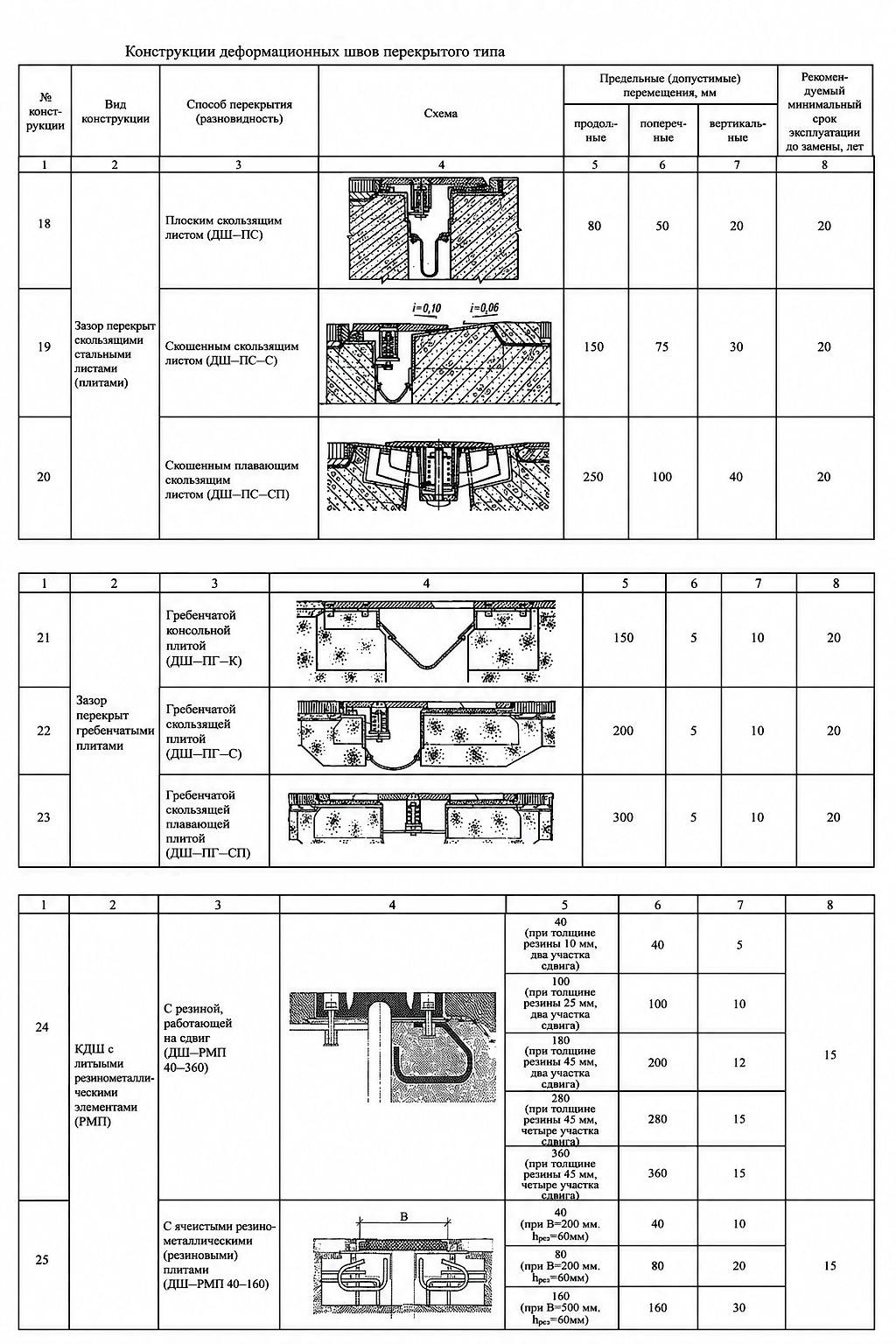

Деформационные швы перекрытого типа.

К швам перекрытого типа относятся конструкции ДШ-ПС, ДШ-ПГ и ДШ-РМП, в которых зазор перекрывается подвижными стальными, гребенчатыми или резинометаллическими элементами. Такие системы применяют при больших продольных и поперечных перемещениях пролетных строений. При их устройстве особое внимание уделяют точности монтажа, обеспечению плавности проезда транспорта и организации эффективного водоотвода.

Как выбрать подрядчика для ремонта деформационных швов на мостах?

Качество устройства и ремонта деформационных швов во многом зависит от квалификации подрядной организации. Ошибки при выборе конструкции, нарушении технологии монтажа или применении материалов могут привести к преждевременному выходу шва из строя и необходимости повторного ремонта. Поэтому при выборе исполнителя рекомендуется учитывать несколько ключевых критериев.

Практический опыт.

Подрядная организация должна иметь подтвержденный опыт выполнения работ на мостовых сооружениях. Преимуществом является наличие успешно реализованных объектов, рекомендаций заказчиков и опыта работы с различными типами деформационных швов.

Инженерно-техническая компетентность.

Исполнитель должен располагать квалифицированными специалистами, способными анализировать проектную документацию, оценивать расчетные перемещения конструкций, выбирать тип деформационного шва в соответствии с нормативными требованиями и разрабатывать технологические решения для его устройства или ремонта.

Важным преимуществом является знание требований действующих нормативных документов, включая СП, ГОСТ и отраслевые методические документы, а также практический опыт их применения.

Материально-техническое обеспечение.

Для качественного выполнения работ подрядчик должен располагать специализированным оборудованием, необходимым инструментом и подготовленным персоналом. При выполнении работ на действующих мостах особое значение имеет способность организовать производственный процесс в условиях ограниченного времени и без нарушения утвержденной схемы организации дорожного движения.

Гарантии качества и деловая репутация.

Надежность подрядной организации подтверждается не только гарантийными обязательствами, но и деловой репутацией, опытом эксплуатации ранее выполненных объектов и соблюдением требований нормативной документации на всех этапах производства работ.
