Монолитный бетонный борт, совмещённый с цементобетонным покрытием

При строительстве цементобетонных покрытий устройство бортового камня часто выделяется в отдельный этап. Необходимо доставить сборные элементы на объект, подготовить основание, установить каждый камень по проектным отметкам, выполнить подгонку на закруглениях и обработать стыки. На протяжённых участках такой процесс увеличивает объём ручных операций и усложняет организацию работ.

Монолитный бетонный борт, совмещённый с покрытием, позволяет сформировать оба элемента за один технологический проход. Полоса цементобетонного покрытия плавно переходит в бортовой профиль, образуя единую конструкцию без поэлементного монтажа бордюрного камня.

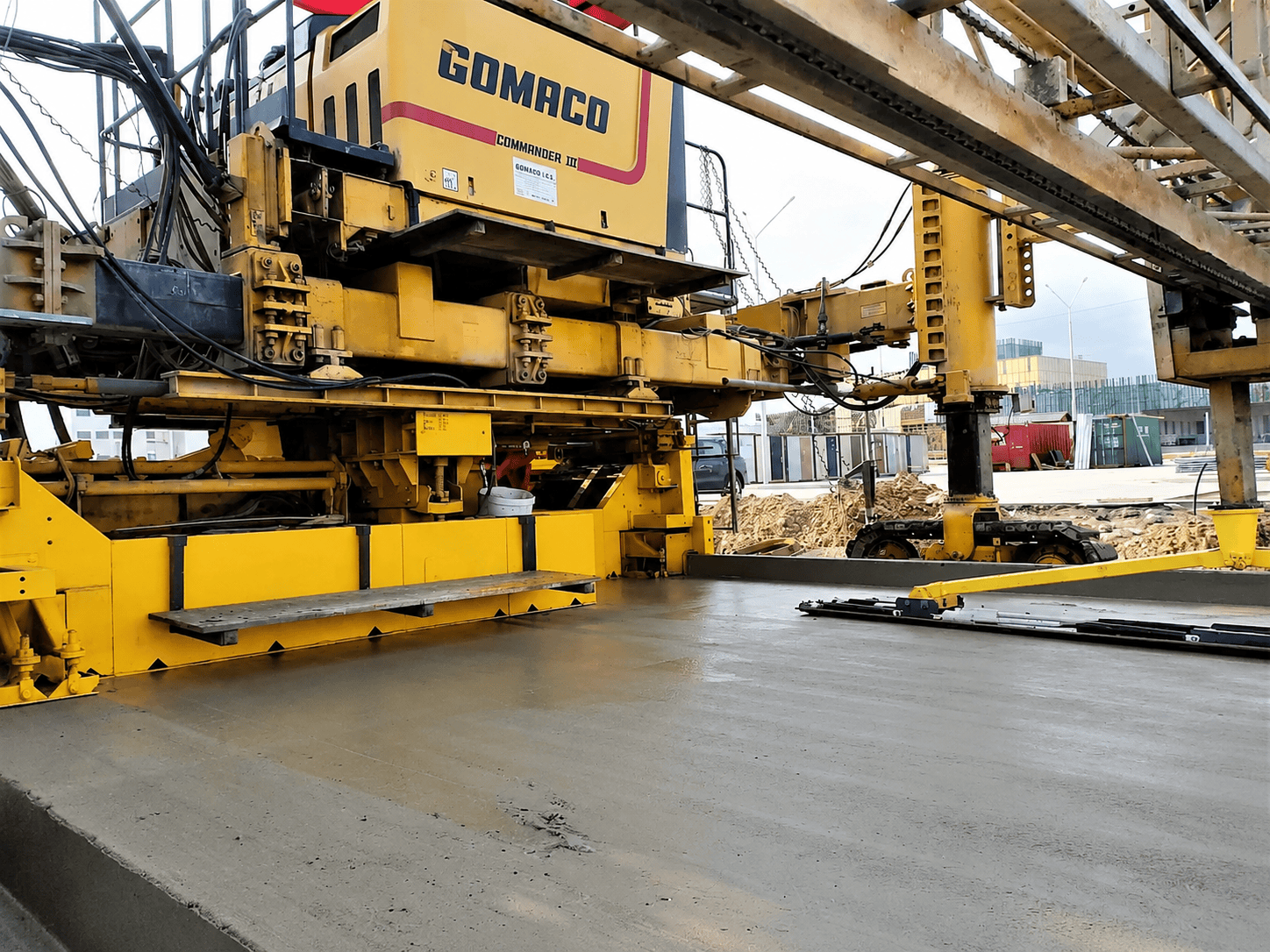

ООО «АЭРОДОРСТРОЙ» выполняет такие работы с применением четырёхгусеничного бетоноукладочного комплекса GOMACO Commander III. Машина укладывает бетонную смесь в скользящей опалубке и одновременно формирует покрытие и борт с заданными проектными размерами. Технология подходит для автомобильных дорог, промышленных площадок, логистических комплексов, терминалов и других объектов транспортной инфраструктуры.

Что представляет собой монолитный борт, совмещённый с покрытием.

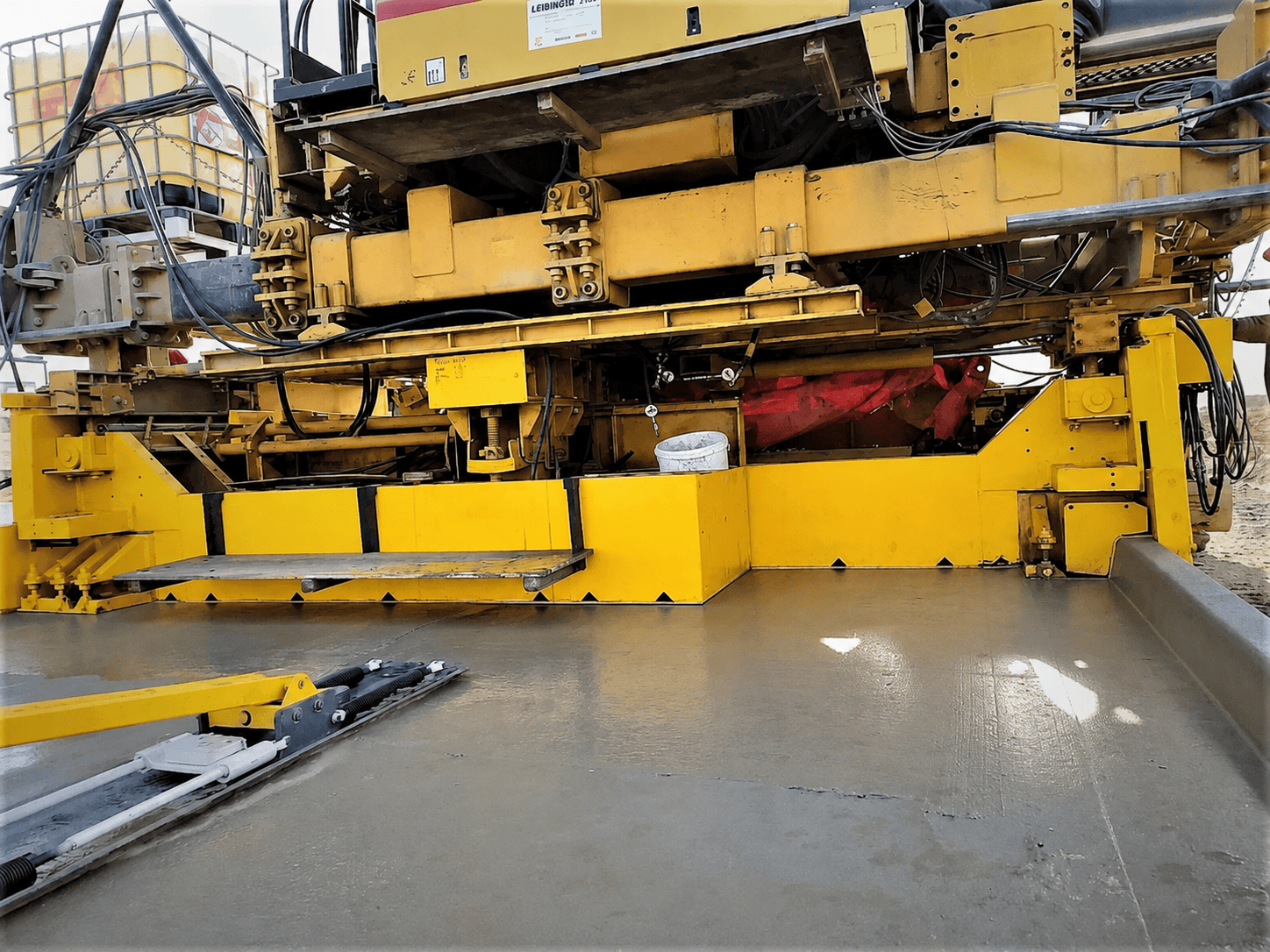

При устройстве совмещённой конструкции борт формируется непосредственно из бетонной смеси одновременно с покрытием. Скользящая форма задаёт поперечное сечение, высоту и конфигурацию профиля. После прохода бетоноукладчика остаётся непрерывная бетонная полоса с интегрированным бортом.

Такое решение сокращает количество отдельных строительных операций и уменьшает число стыков между элементами. Геометрия борта определяется настройками оборудования и конфигурацией формы, а не точностью ручной установки каждого бортового камня.

Как выполняется устройство монолитного борта.

До начала бетонирования подготавливается основание, выполняется геодезическая разбивка и задаются проектные отметки. Затем на бетоноукладочный комплекс устанавливается скользящая форма, соответствующая требуемому профилю покрытия и борта.

Для устойчивого формования применяют бетонную смесь с подобранной удобоукладываемостью. Она должна равномерно распределяться в рабочей зоне машины, уплотняться и сохранять заданную форму после выхода из опалубки. Состав смеси и применяемые добавки подбираются с учётом конструкции покрытия, условий производства работ и требований проекта.

Укладка комплексом GOMACO Commander III.

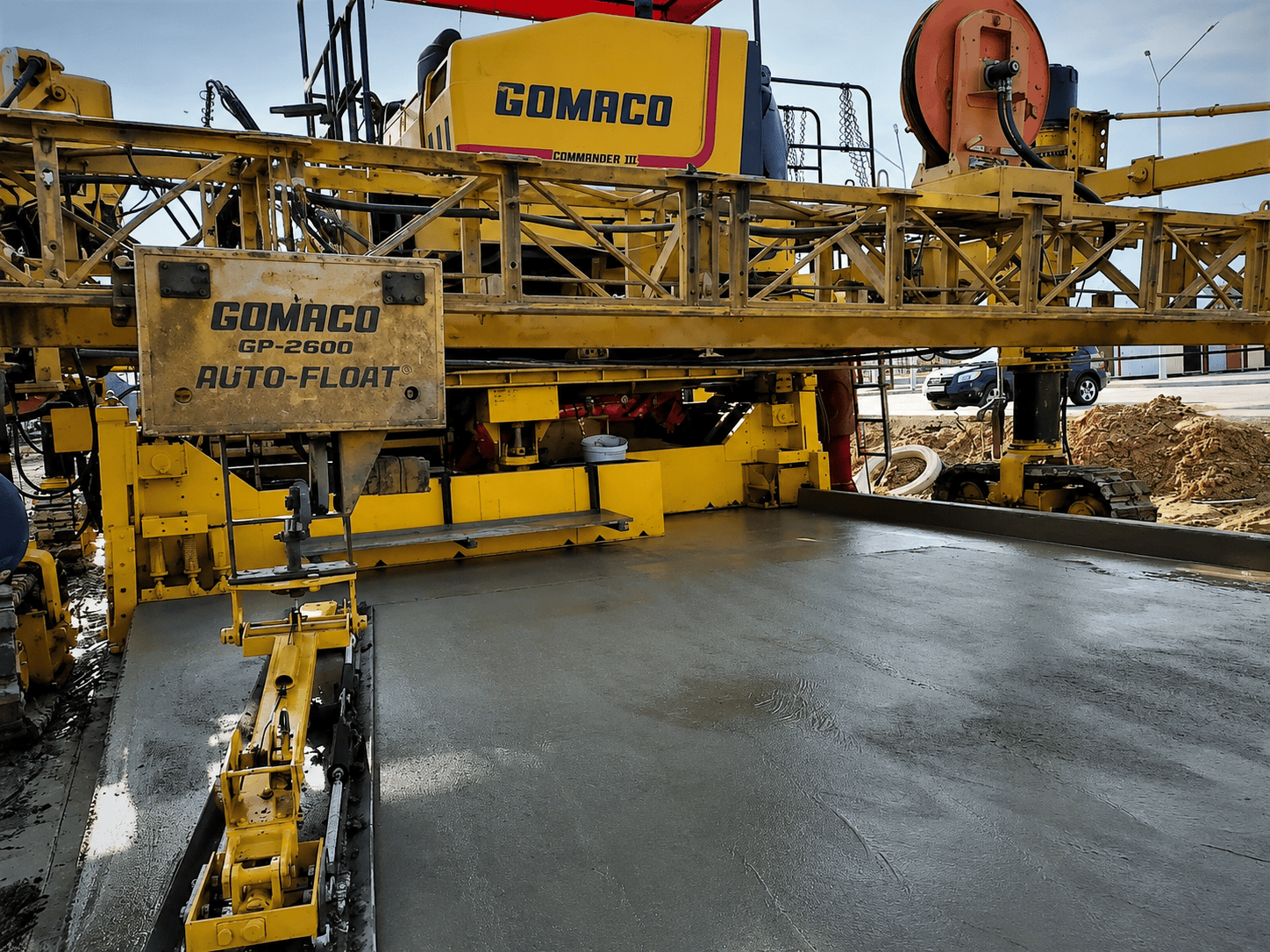

В процессе движения GOMACO Commander III распределяет и уплотняет бетонную смесь, после чего скользящая опалубка формирует проектное поперечное сечение. Покрытие и борт устраиваются за один проход, поэтому отдельный этап монтажа сборных элементов не требуется.

Сменные формы позволяют адаптировать комплекс под различные профили. При необходимости может применяться форма, повторяющая геометрию распространённого дорожного бортового камня БР 100.30.15. Это упрощает сопряжение монолитного профиля с предусмотренными проектом элементами дорожной инфраструктуры.

Четырёхгусеничная конфигурация обеспечивает устойчивое движение машины и позволяет выполнять укладку на прямолинейных и криволинейных участках. Направление, отметки и положение рабочего органа контролируются системой автоматического управления.

Преимущества монолитного бетонного борта.

• Сокращение технологических операций. Борт формируется одновременно с цементобетонным покрытием. После завершения укладки не требуется отдельно доставлять, распределять и устанавливать сборные бортовые камни, выравнивать их по высоте и обрабатывать многочисленные стыки.
• Снижение объёма ручных работ. Основные операции выполняются механизированным способом. Это имеет практическое значение на протяжённых объектах, где ручная установка большого количества бортовых камней требует дополнительных рабочих и влияет на общий темп строительства.
• Стабильная геометрия профиля. Размеры монолитного борта задаются конфигурацией скользящей формы. При правильной настройке оборудования профиль сохраняет одинаковое поперечное сечение и проектное положение по всей длине участка.
• Меньшее количество стыков. Монолитный профиль не разделён на метровые элементы. Отсутствие регулярных монтажных стыков обеспечивает непрерывную линию борта и однородный внешний вид конструкции.
• Работа на закруглениях и примыканиях. На криволинейных участках сборные элементы приходится подрезать, подгонять и устанавливать с учётом изменения радиуса. Скользящая опалубка формирует непрерывный профиль по траектории движения машины, что уменьшает объём ручной обработки и количество коротких вставок.
• Высокий темп устройства. Совмещение укладки покрытия и формования борта позволяет вести работы единым потоком. На объектах с достаточной протяжённостью это упрощает организацию строительства и повышает эффективность использования специализированной техники.

Монолитный и сборный борт: сравнение решений

Выбор технологии зависит от назначения объекта, объёма работ, проектных решений и условий эксплуатации. Монолитный борт наиболее рационален при новом строительстве протяжённых цементобетонных покрытий. Сборные элементы удобны при локальном ремонте, реконструкции и на участках, где требуется возможность поэлементной замены.

Область применения технологии.

Монолитный борт, совмещённый с цементобетонным покрытием, применяется при строительстве автомобильных дорог, подъездных путей, промышленных и складских площадок, логистических комплексов, терминалов, парковок и элементов аэродромной инфраструктуры.

Наибольший эффект технология даёт на объектах с протяжёнными участками бетонирования, повторяющимся профилем и возможностью организовать непрерывную работу бетоноукладочного комплекса. Для коротких участков, локального ремонта и реконструкции существующих дорог чаще применяют сборный бортовой камень.

Устройство монолитного борта компанией ООО «АЭРОДОРСТРОЙ»

ООО «АЭРОДОРСТРОЙ» выполняет устройство монолитного бетонного борта с применением бетоноукладочного комплекса GOMACO Commander III. Специалисты компании подбирают конфигурацию скользящей формы, настраивают оборудование под проектную геометрию и организуют непрерывную укладку бетонной смеси.

Опыт строительства цементобетонных покрытий позволяет учитывать особенности основания, траекторию движения машины, сопряжения с примыкающими конструкциями и требования к готовому профилю. Решение о применении совмещённого борта принимается после анализа проектной документации, объёма работ и конфигурации объекта.

Для оценки технологии заказчик или проектная организация могут направить специалистам ООО «АЭРОДОРСТРОЙ» чертёж поперечного профиля, план участка и основные требования к конструкции. На основании этих данных определяется возможность применения GOMACO Commander III и подходящая конфигурация скользящей опалубки.
