Армирование продольного шва установкой Minnich

При укладке цементобетонных покрытий предусмотрено последующее устройство продольных и поперечных деформационных швов. Продольные швы нарезаются при ширине покрытия более 4,5 м либо если ширина покрытия превышает 22 h ( где h толщина цементобетонного слоя ). В продольных швах как правило предусматривается армирование, которое выполняется непосредственно перед укладкой соседней смежной полосы бетона. Для армирования швов применяются арматурные стержни из стали горячекатаной класса А240. В зависимости от проекта используется стальные стержни диаметром от 16 мм до 25 мм. Длина штырей в продольных швах как правило принимается не менее 700 мм. Расстояние между арматурными стержнями определяется расчетом, ,однако в продольных швах оно не должно превышать 1500 мм. Арматурные стержни закладываются на расстоянии от поверхности покрытия равном h/2.

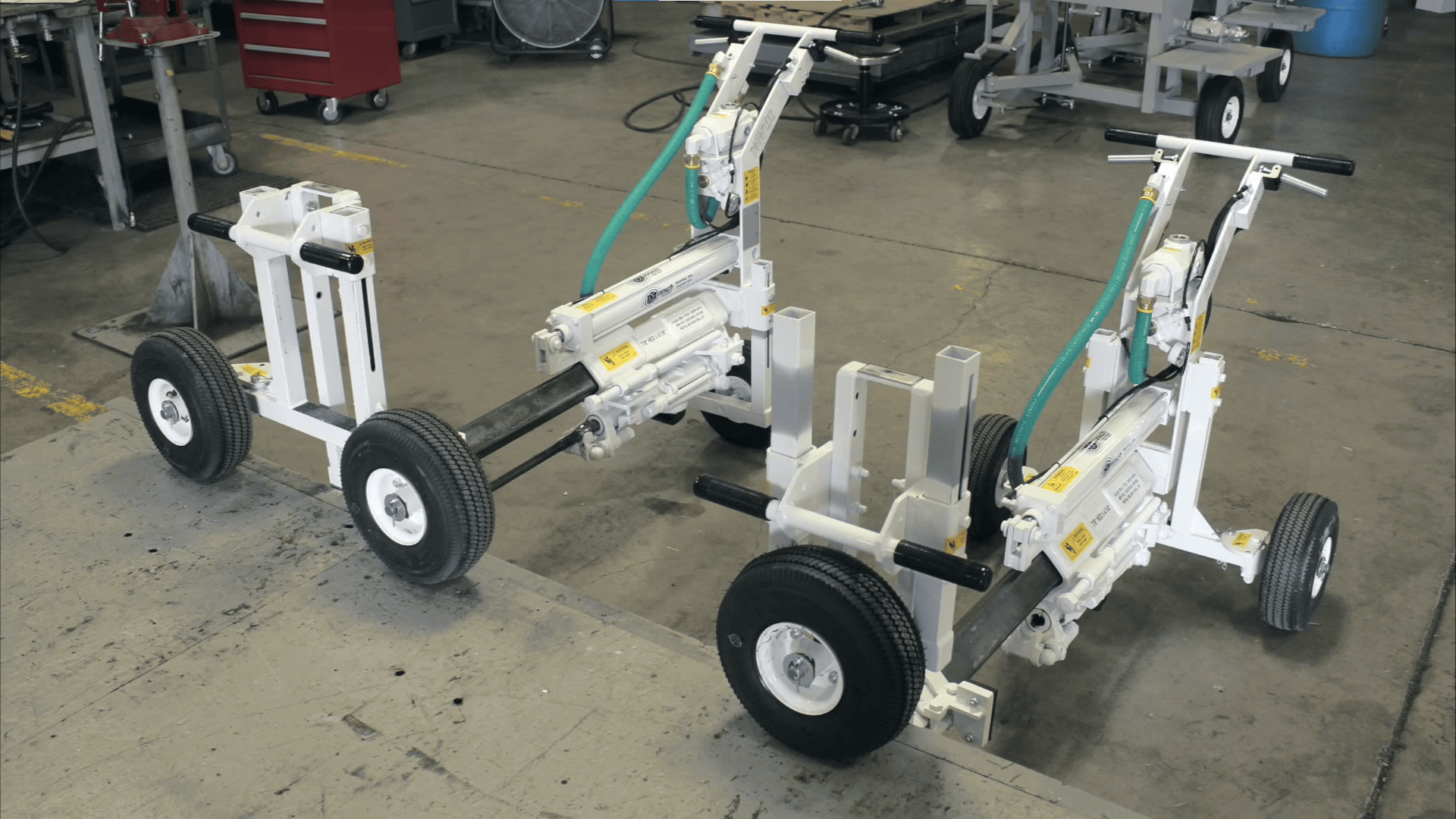

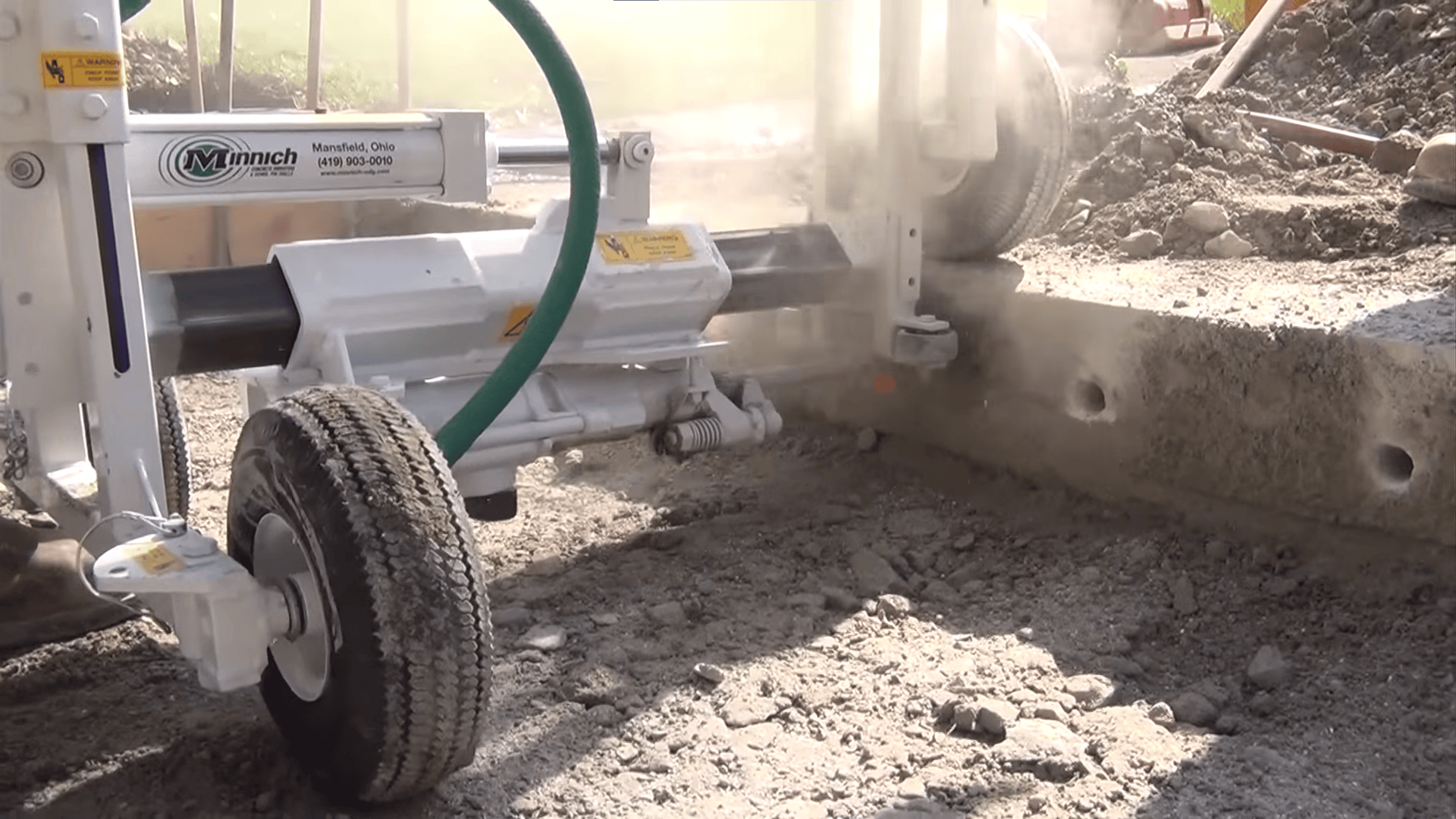

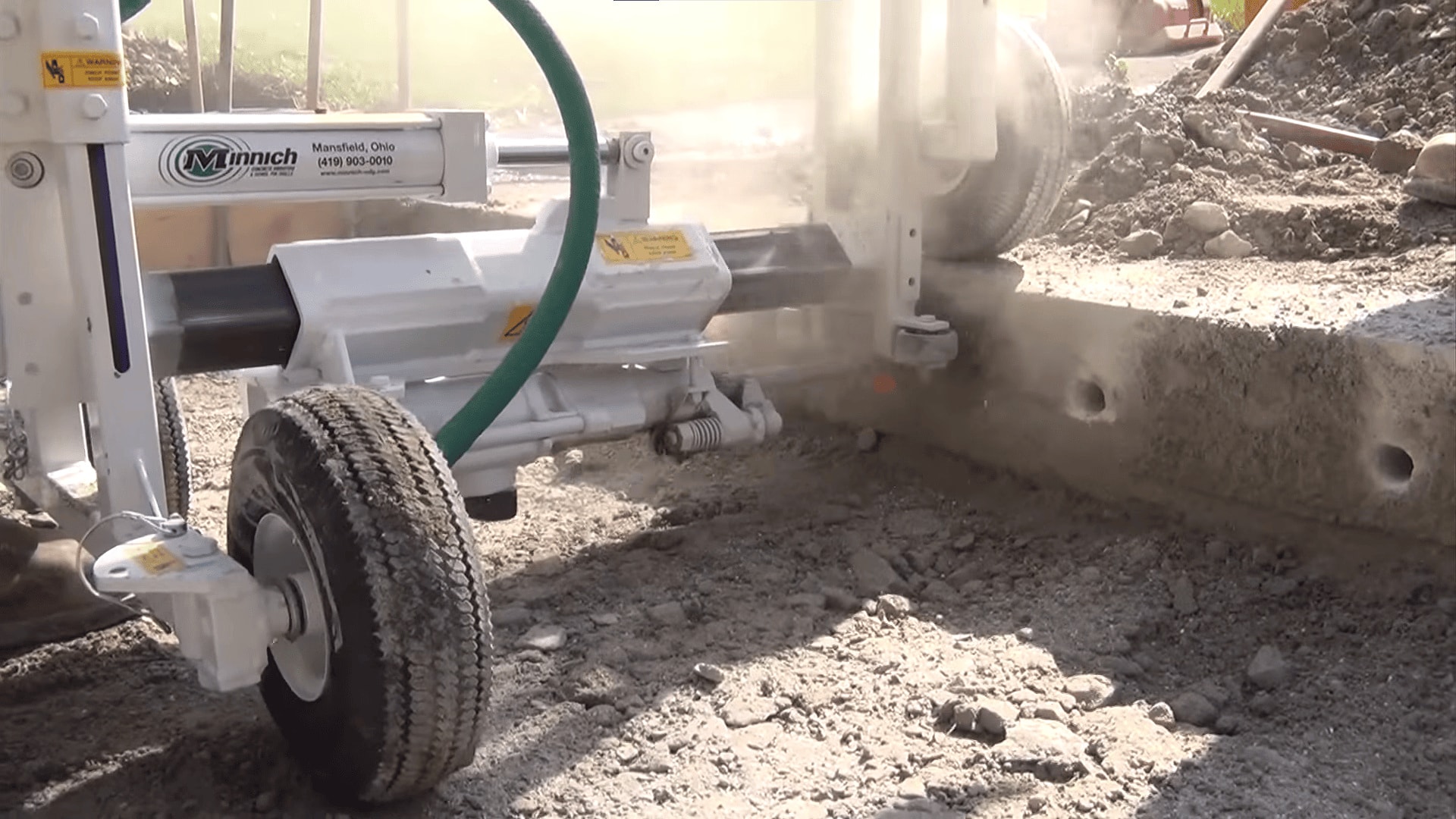

Для повышения эффективности и производительности работ по армированию продольных швов в дорожном и аэродромном строительстве всё чаще начинают использовать самоходные установки для торцевого сверления цементобетонных плит. В частности рассмотрим установки от американской компания Minnich Manufacturing. Данный производитель поставляет машины с возможностью одновременного сверления сразу четырёх отверстий. Также они готовы предложить установки с двумя и тремя рабочими органами. Безусловным плюсом сверлильной машины является возможность передвижения крабовым ходом, которая повышает эффективность, позволяя операторам вести плиту вниз без подъема и опускания буровой платформы. А наличие собственного воздушного компрессора при компактных габаритах у этих самоходных машин даёт возможность их применение в стесненных условиях на строительной площадке. Оператор установки может самостоятельно регулировать и выставлять требуемую высоту и глубину сверления, а также определять необходимый шаг между отверстиями. В базовом комплекте установка оснащена системой пылеулавливания и функцией автоматического отключения при неполадке оборудования.

Ниже представим основные технические характеристики сверлильных установок Minnich:

• Размер хвостовика бура от 22 мм до 108 мм ;
• Длина сверла 61 см;
• Диаметр применяемого сверла или коронка от 16 до 64 мм;
• Максимальная глубина бурения отверстия до 46 см;
• Минимальная ширина бетонной поверхности для размещения и передвижения машины -122 см;
• Расстояние центра отверстия от верха плиты от 8 до 30 см;
• Что касается пневматической системы, то все машины рассчитаны на давление 8,3 бар с наибольшей производительностью 10 м3/ мин.
