Ошибки при устройстве деформационных швов

В данном разделе рассмотрим типичные ошибки, которые допускают подрядчики, не обладающие достаточным опытом и квалификацией при устройстве деформационных швов. От того, насколько качественно будут устроены швы зависит дальнейшая эксплуатация не только швов, но и всего бетонного покрытия в целом.

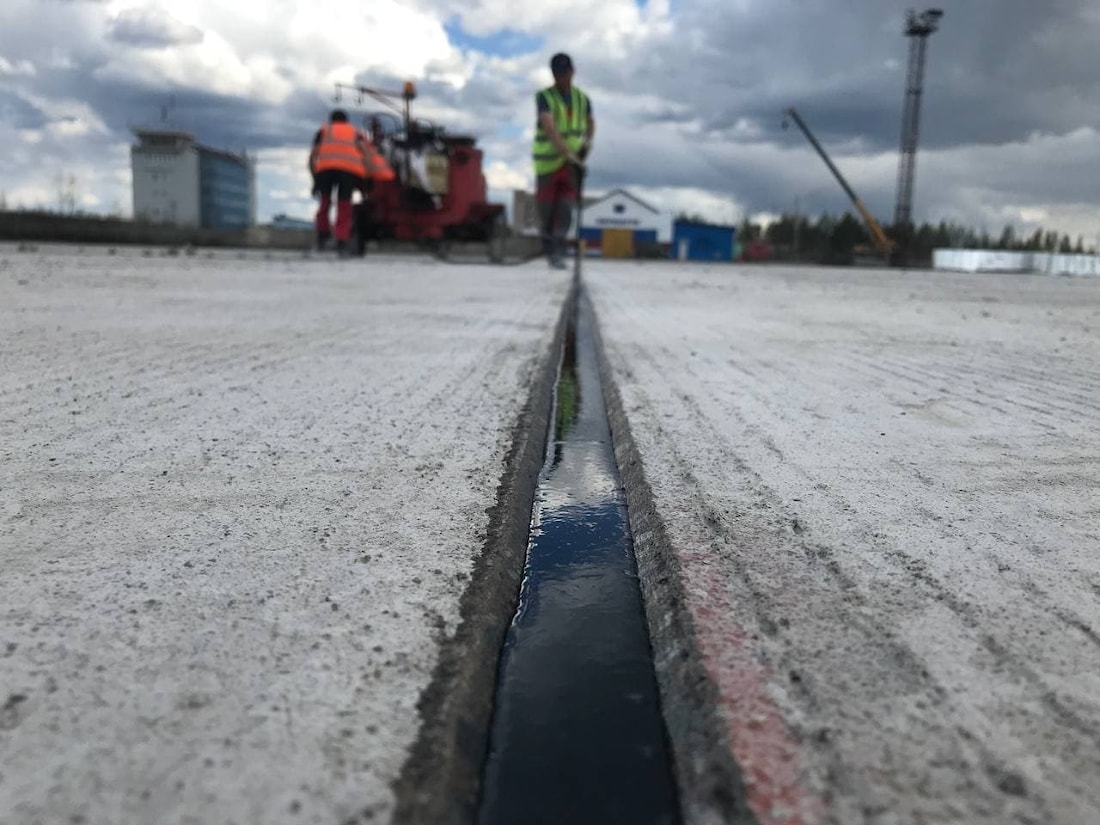

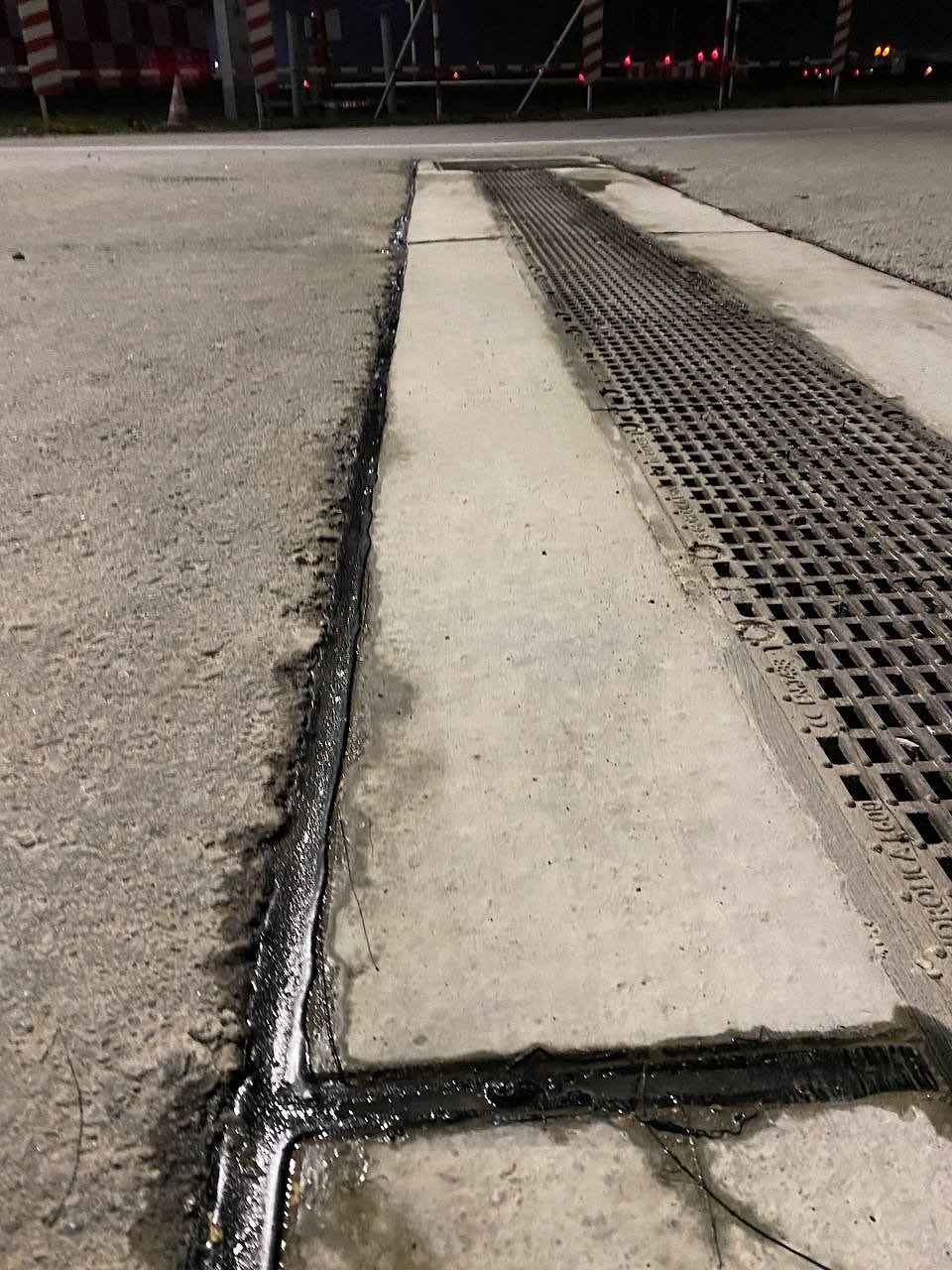

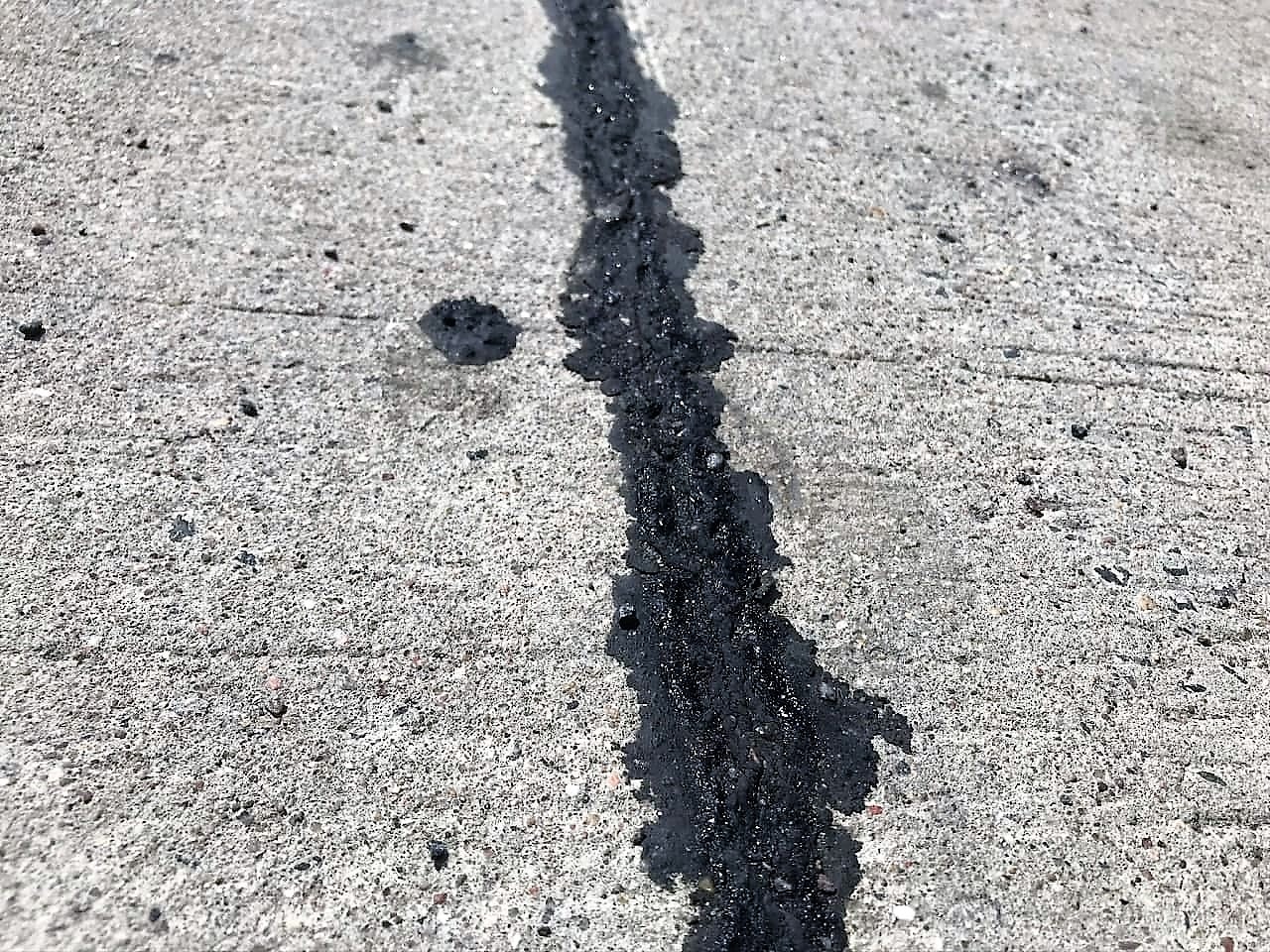

• Одна из наиболее распространённых ошибок допускается при герметизации швов. Зачастую неопытные специалисты заполняют камеру шва мастикой в уровень (заподлицо) с бетонной поверхностью. Такая герметизация грозит, тем что в ходе эксплуатации бетон подвержен температурным напряжением, которые вызывают сжатия цементобетонных плит ( в жаркий период) и как следствие выдавливанию излишков герметика над пазом шва. Мастика начинает цепляться за колёса транспортных средств, что приводит в дальнейшем к нарушению целостности герметизации. КАК НАДО: Пазы швов с фасками заполняют герметиком до уровня на 2–3 мм выше нижней кромки
  фаски, за два приёма. Глубина мениска, образовавшегося после остывания мастики должна быть в пределах 2-3мм.Однако, такой уровень заливки будет максимальным для высоких температур при
  выполнении работ (как правило, летний период). Весной, осенью и в зимний период
  герметизировать шов лучше до нижней кромки фаски, т.к. летом мастика из-за движения плит
  может подняться и раскататься по дороге. При использовании герметиков холодного отвердения паз шва сжатия без фасок заполняют до уровня на 2–3 мм, а паз шва расширения без фасок — на 5–8 мм ниже поверхности покрытия. Пазы швов сжатия и расширения, устроенных с фасками, заполняют до уровня нижней кромки фаски.

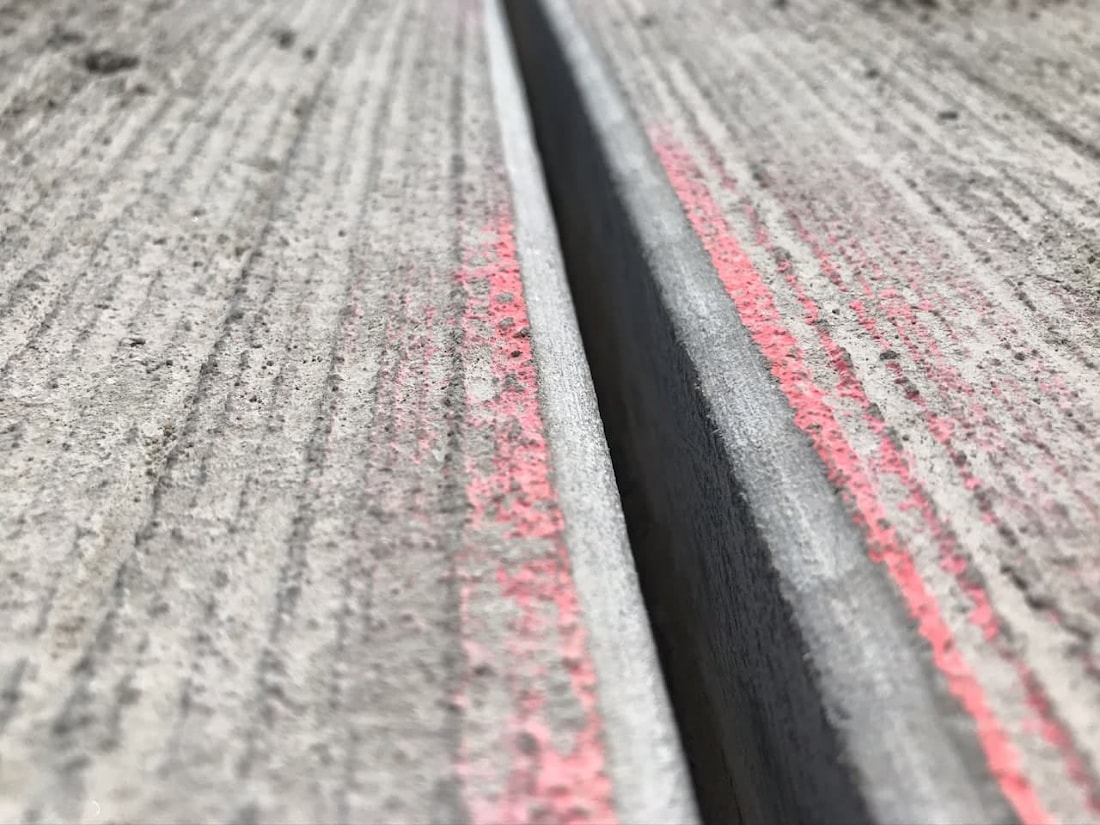

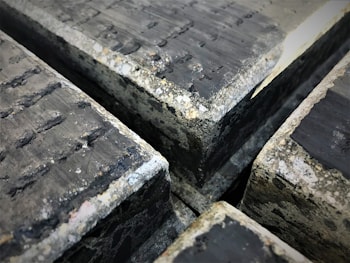

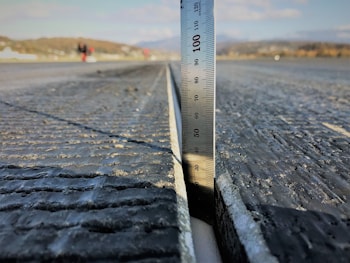

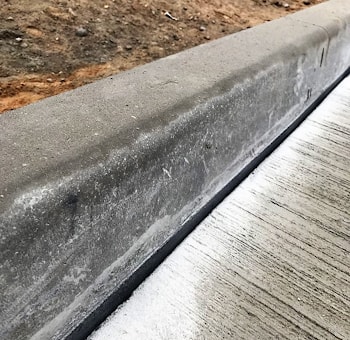

• Вторая часто встречаемая ошибка при устройстве деформационных швов это отсутствие фаски, что приводят к сколам кромки вдоль шва в процессе дальнейшей эксплуатации. Как следствие вода проникает через участки разрушения в полость шва и происходит нарушение герметизации и дальнейшая деструктуризация бетона. КАК НАДО: С помощью специальных щёточных машин с установленными на них клиновидными алмазными дисками устраивают фаску на кромках шва с двух сторон . Для этого кромки пазов швов срезают под углом 45° к поверхности покрытия. Ширина (горизонтальная проекция) каждой из образованных фасок должна составлять от 4 до 6 мм.

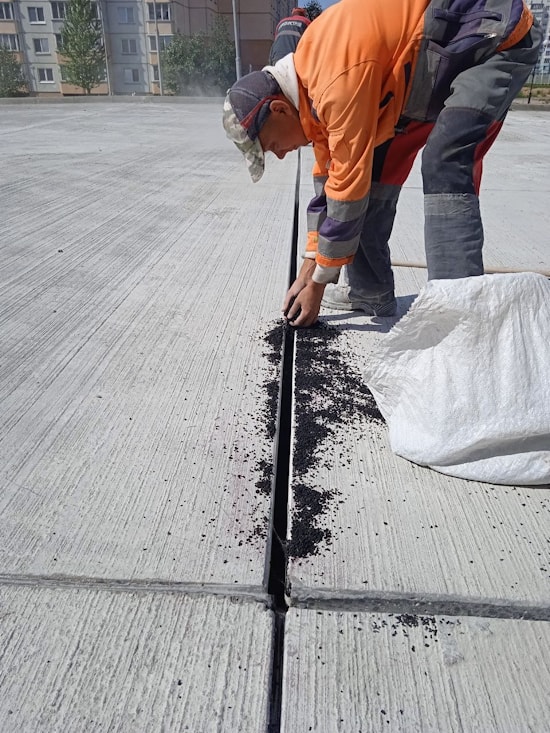

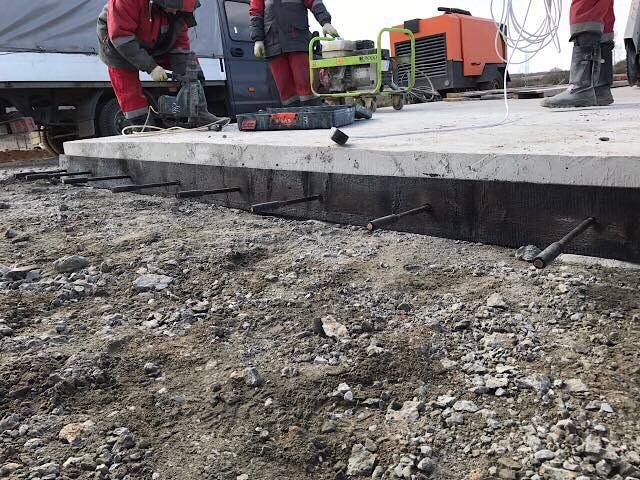

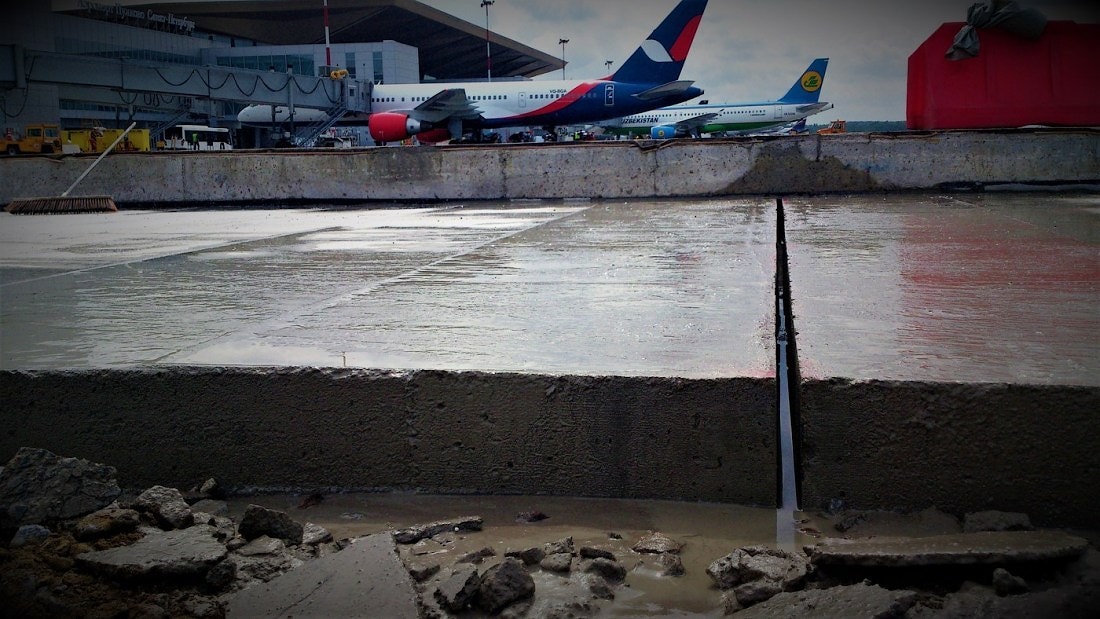

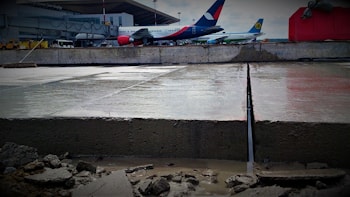

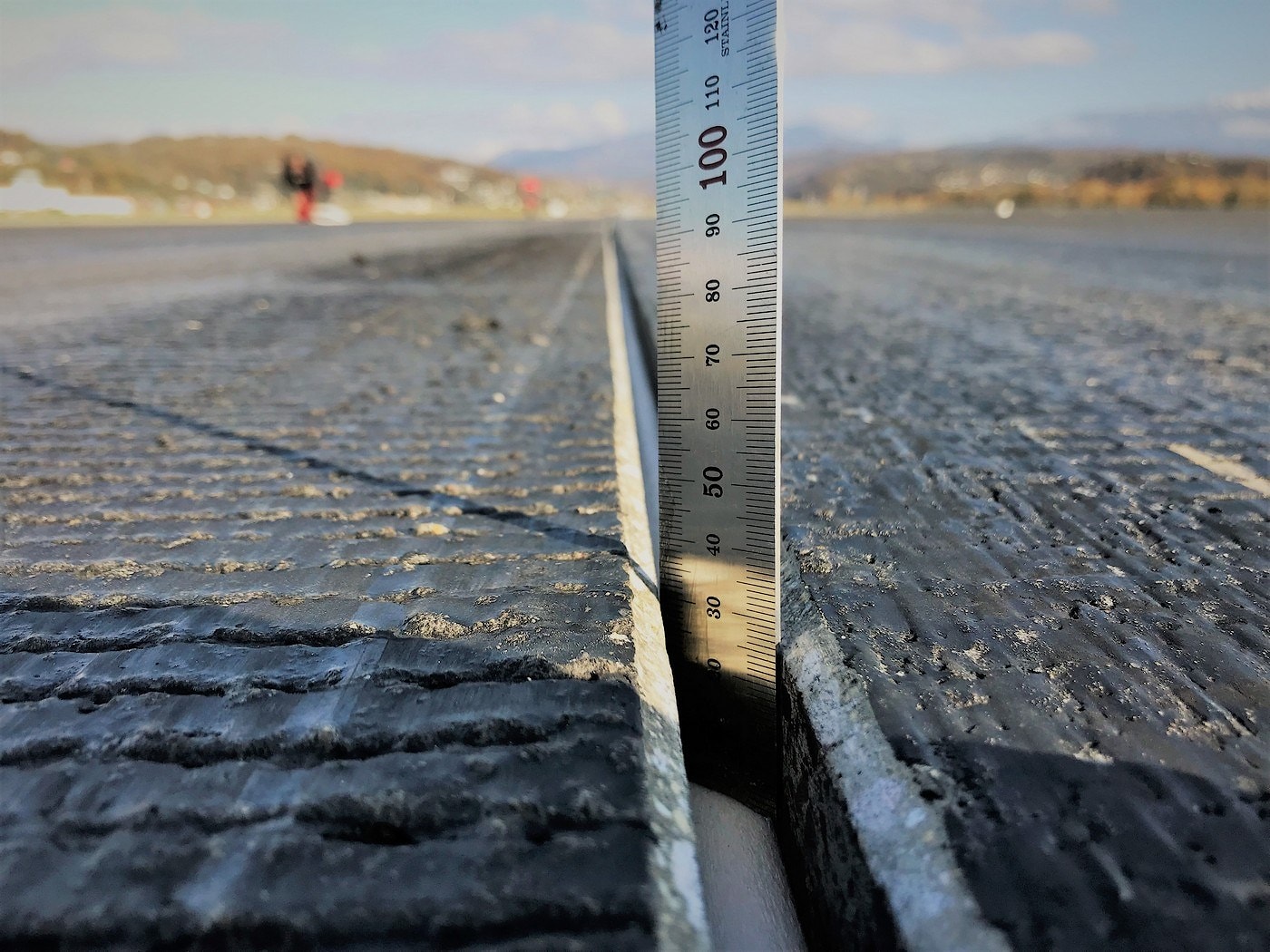

• Следующая ошибка встречается всё реже, но всё же мы с ней сталкиваемся. До сих пор некоторые проектные институты закладывают в конструкцию швов расширения прокладки, изготавливаемые из обрезных досок толщиной 30 мм, что приводит к некорректной работе швов, вызывающих в дальнейшем образование сколов и коробление плит. КАК НАДО: Шов расширение нарезается на всю глубину покрытия с последующим демонтажем цементобетонной обоймы . Полость шва заполняется легкосжимаемым материалом: прокладками из листового пенопласта, вспененного полистирола или резиновой крошкой. Верхнюю часть шва заполняют герметизирующим материалом.

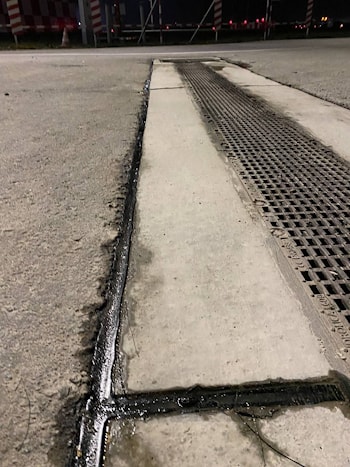

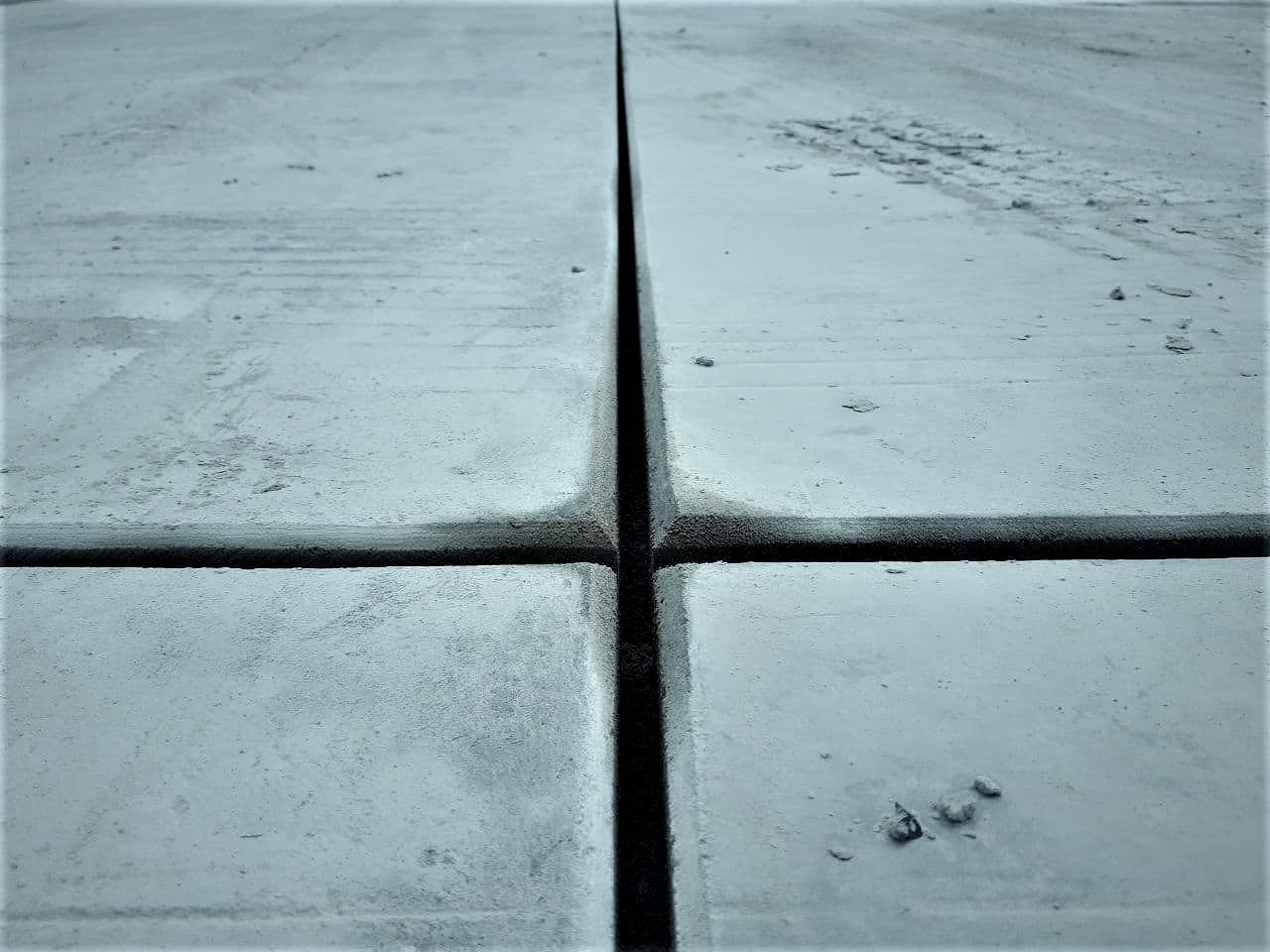

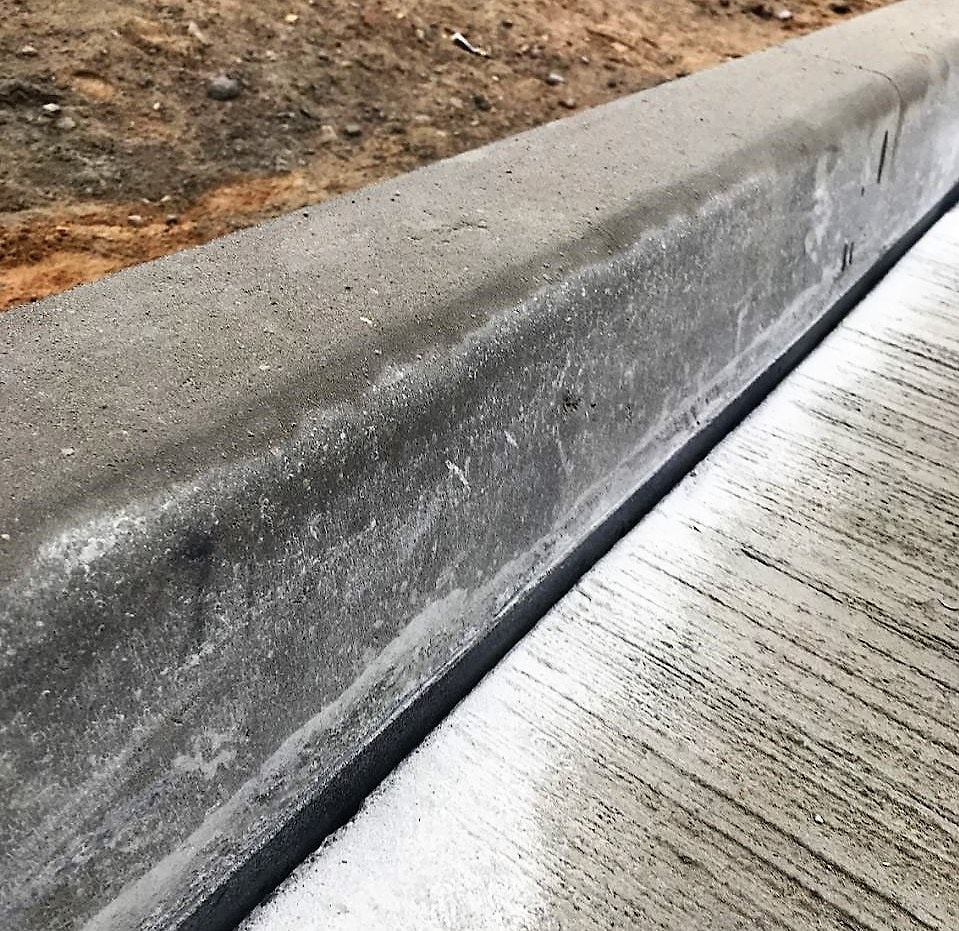

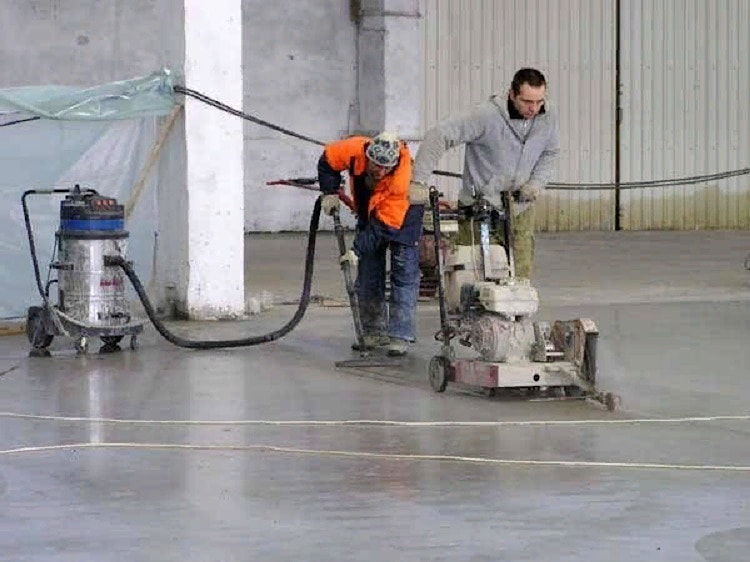

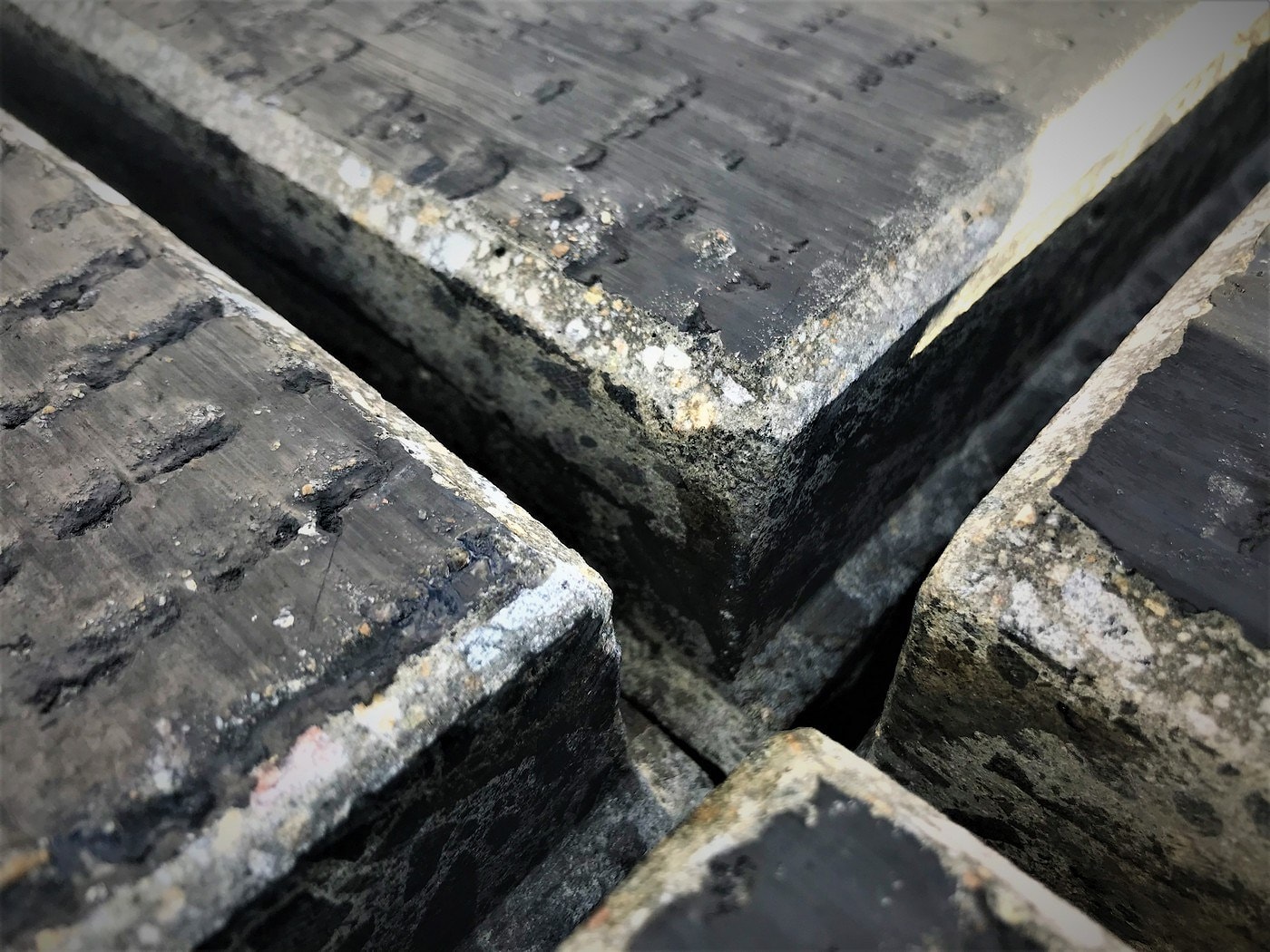

• При нарезке швов нередко допускаются ошибки при разбивке и разметке будущих швов. В результате чего прорезанные продольные и поперечные деформационные швы пересекаются между собой под острым углом, а также подходят к бортовому камню, водоотводному лотку, колодцу или другому типу покрытия также не перпендикулярно. Как правило в таких местах пересечения в будущем возникают сколы. КАК НАДО: Поперечные и продольные швы должны пересекаться между собой строго под углом 90 ° , но и подходить к бортовому камню, водоотводному лотку, смотровым колодцам и прочим элементам плоскостной инфраструктуры и другим типам покрытия также под прямым углом.

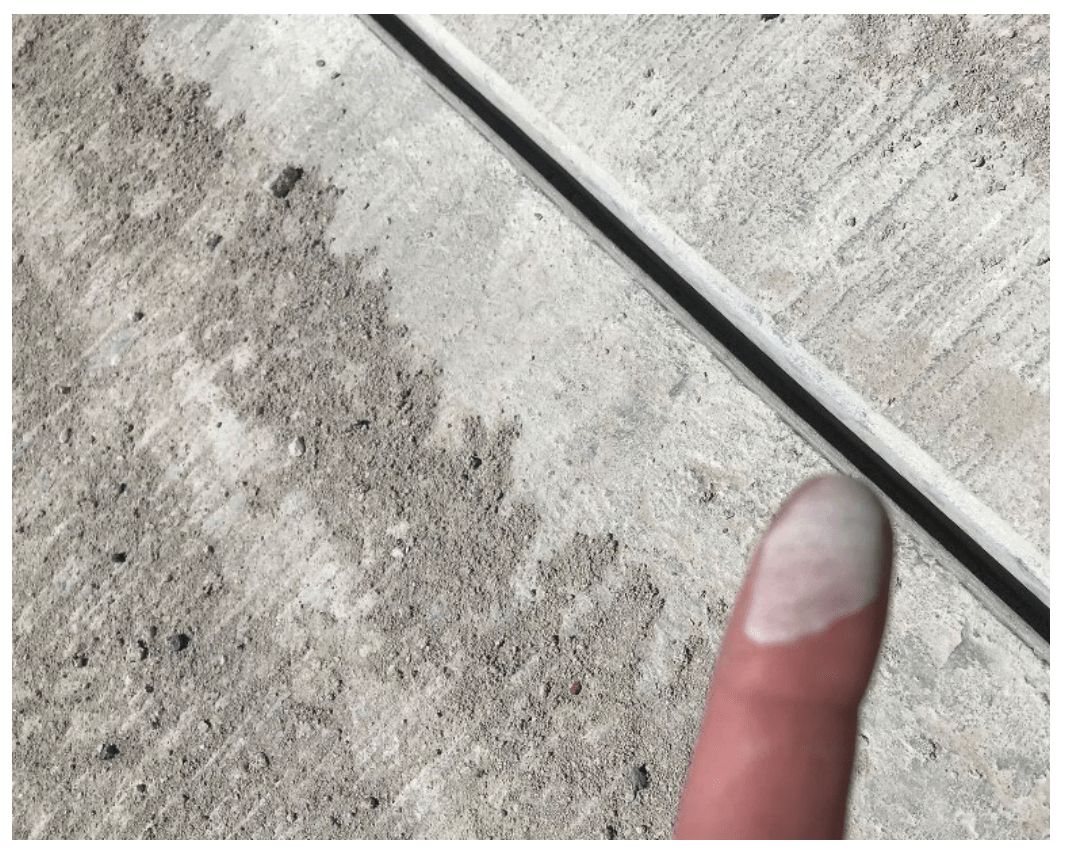

• Ну и конечно чаще всего брак допускается непосредственно при подготовке швов к герметизации. Недобросовестные рабочие плохо выполняют очистку паза ( камеры) деформационного шва от пыли, грязи, мусора. Как итог такой очистки -отсутствие адгезии (сцепления) герметика с бетонной стенкой шва. КАК НАДО: Очистка паза (камеры) шва выполняется на всю глубину (для швов сжатия) с помощью

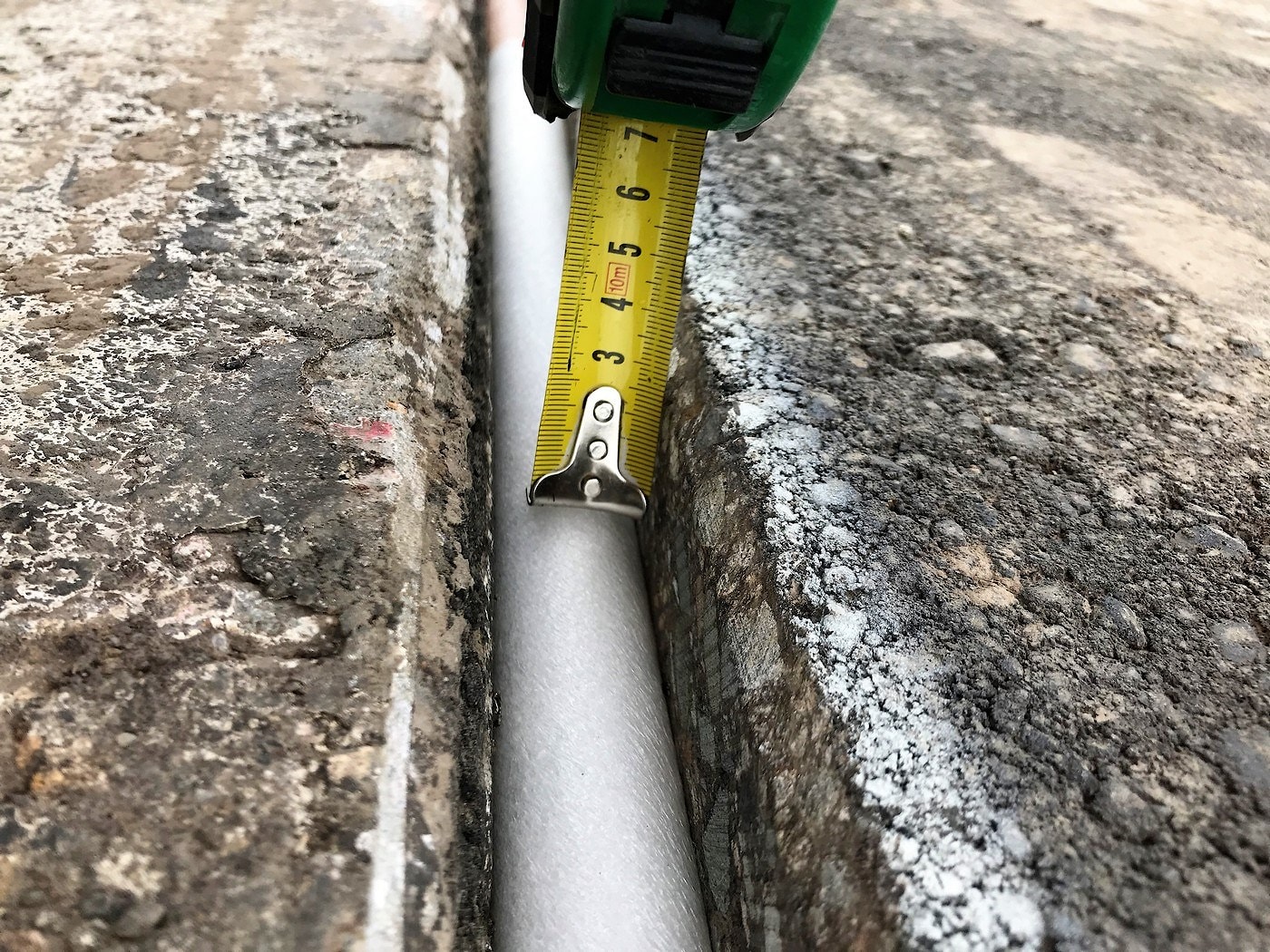

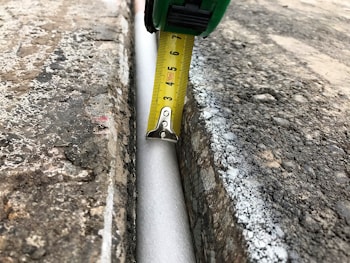

  жгутовых щёток «до металлического блеска». Не стоит также забывать, что швы перед заливкой всегда должны быть сухими с равномерно нанесенной грунтовкой по уплотнительному шнуру и стенкам.
